Die TOP50 Reihe ist eine CD-ROM Serie aus 14 CDs die von den Landesvermessungsämtern der Bundesländer herausgebracht werden. Eine DVD mit allen Bundesländer gibt es nicht.
Nachdem schon einige CD-ROMs erschienen sind, ist Anfang Dezember 1999 auch die CD-ROM Version 2 für Brandenburg und Berlin vom Landesvermessungsamt Brandenburg und der Senatsverwaltung für Bauen, Wohnen und Verkehr erschienen.
 |
Einzelplatzlizenz
1. Auflage ISBN 3-7490-3949-6 Preis: 98 DM (50 Euro) |
Inhalt
Programmfunktionen
Den Preisvorteil den die CD-ROM gegenüber den gedruckten Karten haben ist gewaltig.
88 Kartenblätter auf Papier je 9,80 DM (5 Euro) = 862,40 DM (439,82 Euro) gegenüber
98 DM (50 Euro) für die CD-ROM. Also habe ich mir die CD-ROM beim Landesvermessungsamt
besorgt.
Zu Hause angekommen, habe ich mir als erstes das Booklett durchgelesen. Dort
steht, das der Aktualitätsstand der digitalen Daten dem der analoge Karten entspricht.
Was heißt das nun. Da in den neunziger Jahren ein extremer Bauboom im Straßen-
und Gebäudebau vollzogen hat, ist jedes Jahr für die Aktualität wichtig.

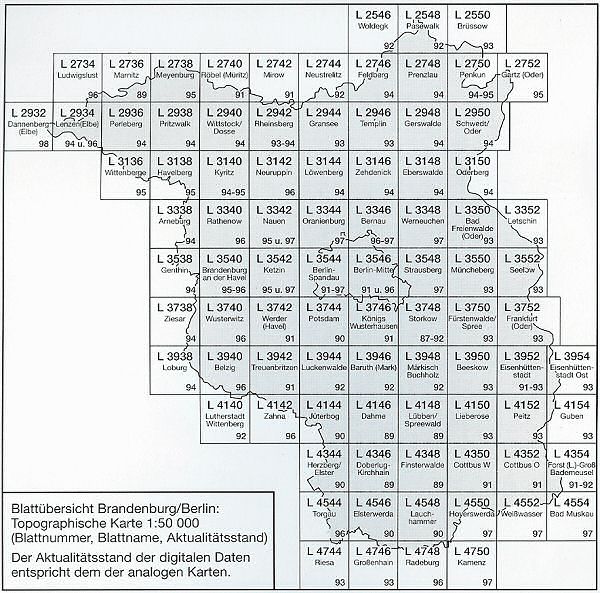

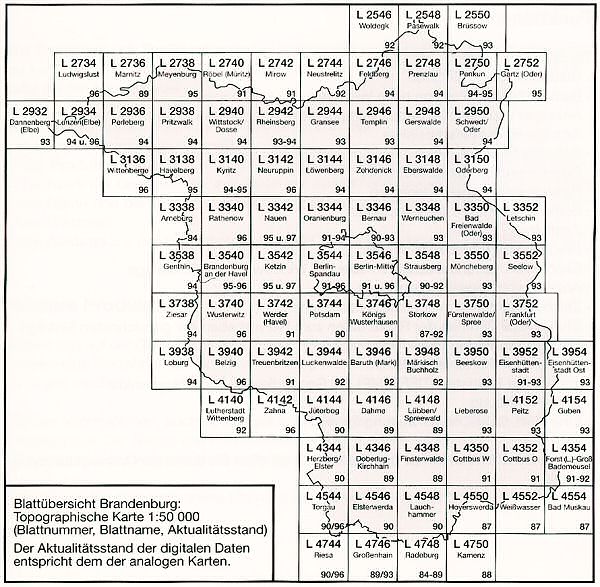

Der Aktualitätsstand der CD-ROM ist aber nur aus den Jahren 1987 bis 1996, wobei
die meisten Karten aus dem Jahren 1993-94 sind.
Ich finde es sehr schlecht, dass die staatlichen Ämter so alte Karten herausgeben. Wenn man sich die Autoatlanten ansieht, sieht man, das es auch aktueller geht.
Zum Programm selbst gibt es noch zu sagen, das es sich nur um ein 16 BIT Programm handelt. Das Programm läuft aber auch unter Windows XP ohne Probleme.
Fazit: Wer mit der Aktualität der Daten leben kann, bekommt sicherlich für 98 DM (50 Euro) ein gutes Produkt. Alle anderen sollten sich, wenn es nicht auf dem Maßstab von 1:50.000 ankommt lieber einen Straßenatlas 1:200.000 für ganz Deutschland mit Routenplaner CD-ROM kaufen.
Im Januar 2002 ist die TOP50 CDROM Version 3 Brandenburg/Berlin erschienen.
 |
Einzelplatzlizenz
ISBN 3-7490-3949-6 Preis: 55 Euro |
Inhalt
Programmfunktionen
Der Preisvorteil der CD-ROM ist wie bei der Version 2 gegenüber den gedruckten Karten gewaltig. 88 Kartenblätter auf Papier je 5 Euro = 440 Euro gegenüber 55 Euro für die CD-ROM.
Wie schon bei der Version 2 ist der Aktualitätsstand der neuen CD auch nicht berauschend. Was jetzt geändert wurde, ist aber das auf der CD-Schachtel steht das der Aktualitätsstand der digitalen Daten dem der analogen Karten entspricht und das der Aktualisierungszyklus 5 Jahre beträgt. Welchen Aktualisierungsstand die Karten haben, steht aber erst im Booklett was sich in der Schachtel befindet.

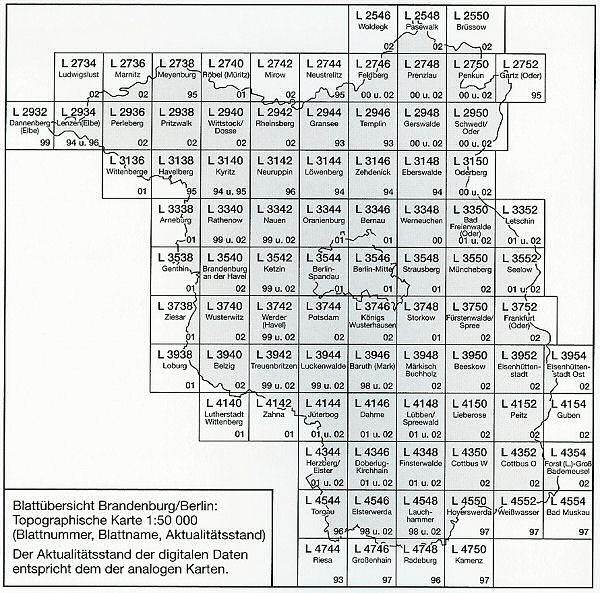

Folgende Karten haben sich gegenüber der Version 2 geändert
Beim Programm handelt es sich jetzt um ein 32 BIT Programm. Der Brandenburg/Berlin CD liegt der Geogrid Viewer in der Version 1.1 bei. Updates für die Version 1.1 gibt es zwar nicht, aber es gibt ein Update für die Version 1.0 auf die Version 1.1, was man sich hier kostenlos downloden kann.
Fazit: Wer die Version 2 der TOP50 CD hat und auf die zusätzlichen Funktionen der Version 3 verzichten kann, der sollte sich die Version 3 nicht kaufen.
Im Dezember 2003 ist die TOP50 CDROM Version 4 Brandenburg/Berlin erschienen.
 |
Einzelplatzlizenz
ISBN 3-7490-3949-6 Preis: 44 Euro |
Neuerungen gegenüber Version 3
Erfahrungsbericht zur Version 4
Die Version 4 ist billiger als die Version 3, was die Version 4 noch attraktiver macht. Der Aktualitätsstand der neuen CD-ROM hat sich auch sehr verbessert. Die 1:200.000 Karte wurde komplett überarbeitet und fast alle 1:50.000 Karten sind jetzt im neuen Jahrtausend angekommen. Als Beispiel möchte ich hier mal den Kartenausschnitt des ehemaligen Cargolifter Geländes zeigen. Auch die Gemeindegebietsreform des Landes Brandenburg findet man jetzt auf der CD-ROM in Form der Gemeindegrenzen (Overlay) und in der Gemeindedatenbank.
Das Programm selber, der Geogrid Viewer, hat nun die Version 2.1 und hat sich der Optik von Windows XP angepasst. Mit dieser Programmversion lassen sich auch die Karte der Version 3 ansehen. Inzwischen gibt es ein Update auf die Version 3.2 des Geogrid Viewers was man sich hier kostenlos downloaden kann.
Negativ
Aber nicht alles an der Version 4 ist gut, es gibt auch eine sehr große Änderung gegenüber den alten Versionen.
In der Version 4 wurde das Overlayverhalten geändert, was negative Auswirkungen auf alte Overlays der Version 2 und 3 haben kann. In der Zoomfunktion der Overlays der Version 2 und 3 war ein Fehler drin, der jetzt in der Version 4 beseitigt wurde. Deshalb sehen viele alte Overlays in der Version 4 nicht mehr ordentlich aus. Eine automatisch Korrektur der alten Overlays per Programm gibt es nicht. Der Hersteller der Geogrid-Software ist auch nicht bereit ein Programm zu schreiben, um die alten Overlays zu korrigieren. Diese Auskunft habe ich Anfang Februar 2004 von Hersteller per Mail erhalten.
Update Mai 2004
Vom Hersteller gibt es jetzt ein Plugin für die Version 4 was den Fehler mit der Zoomfunktion in alten Overlays beseitigt. Das Overlay funktioniert mit allen Overlays die mit der Version 3 erstellt worden sind. Wer Overlays mit der Version 2 erstellt hat, muss das Overlay erst mit der Version 3 speichern bevor es konvertiert werden kann. Einen kleinen Fehler hat das Plugin. Der Dateiname der Overlaydatei muss mit .ovl (kleingeschrieben) enden. Bei großgeschriebenen OVL gibt es eine Fehlermeldung.
Das Plugin gibt es hier.
Update Januar 2005
Das Plugin OVLKonverter von Mai 2004 läuft nur bis zu 30.12.2004. Das neue Plugin funktioniert auch im Jahr 2005 und hat auch kein Problem mehr mit Overlaydateien wo die Dateiendung großgeschrieben ist. Das neue Plugin ersetzt das alte.
Fazit
Die Version 4 lohnt sich für jeden der elektronische topographische Karten im Maßstab 1:50.000 braucht. Alle die eine ältere Version habe, sollten sich auch die neue Version besorgen.
Ende Juli 2007 ist die TOP50 CDROM Version 5 Brandenburg-Berlin erschienen.
 |
Einzelplatzlizenz
ISBN 978-3-7490-3949-4 Preis: 44 Euro |
Neuerungen gegenüber Version 4

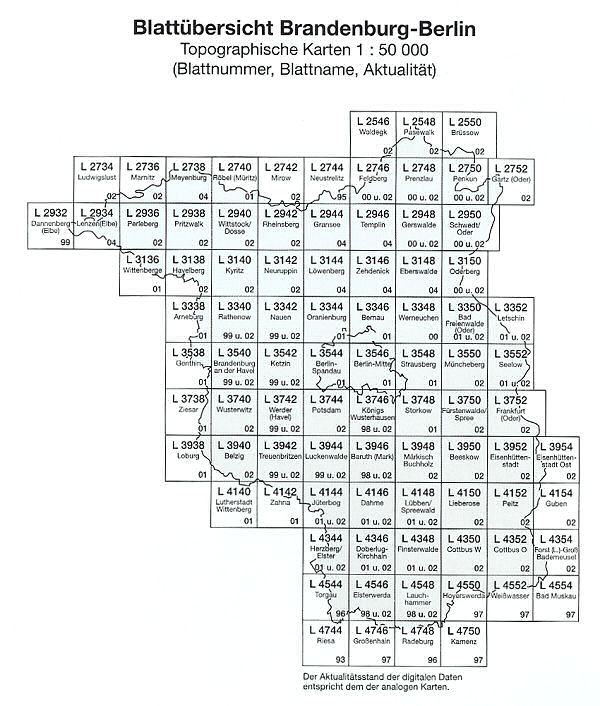

Folgende Karten wurden gegenüber der Version 4 aktualisiert
Erfahrungsbericht zur Version 5
Der Preis der neuen Version ist mit 44 Euro gleich geblieben. Da es im Jahr 2007 die Mehrwertsteurerhöhung von 16% auf 19% gab, ist die Version 5 eigentlich billiger. Der Aktualitätsstand der neuen CD-ROM hat sich gegenüber der Version 4 verbessert. Die Karte im Maßstab 1:1.000.000 wurde komplett überarbeitet.
Viel Positives gibt es leider nicht über die Version 5 zu berichten, weil die Fehler die in der Version 5 sind ein arbeiten fast unmöglich machen. Leider kann oder will der Hersteller des Programms auch nicht helfen. Aber fangen wir beim Anfang an.
Der Geogrid Viewer Version liegt jetzt in der Version 6.3 (Build: 6.3.2.1788) vor. In wie weit diese Version Windows Vista tauglich ist kann ich nicht sagen, da ich nur Windows XP benutze. Mir ist bei ersten Betrachten der Karten sofort aufgefallen, dass das Bild unscharf ist. Dazu mal ein Vergleich mit der Version 4 mit dem Kartenmaterial der Version 5.

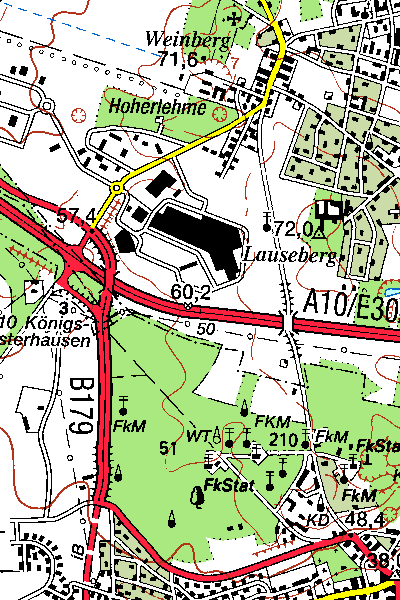

| A10 Center TOP50 Version 4 |

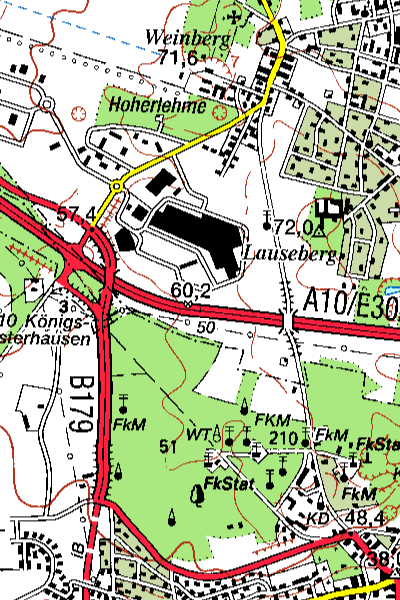

A10 Center TOP50 Version 5 |
 |
 |
Man erkennt deutlich, dass das Bild in der Version 5 unscharf ist. Da es sich um das gleiche Kartenmaterial handelt, muss der Fehler im Programm zu suchen sein. Meine Anfrage an den Geogrid Support hat ergeben, dass meine Grafikarte zu alt sei oder ich nicht den richtigen Treiber benutze. Daraufhin habe ich das Programm auf 3 weiteren Rechnern mit unterschiedlichen Grafikkarten und den jeweils aktuellen Grafikartentreiber installiert und auf allen Rechnern war das Bild auch unscharf.
Die Darstellung der Kartenkacheln wurde mit der TOP50 Version 5 von DirectDraw (entspricht der Version 3 von DirectX) auf OpenGL 1.3 umgestellt. In der TOP50 Version 4 wurde OpenGL nur für die Funktion DPV (Dynamische Perspektivische Ansicht) eingesetzt. In der DPV Funktion ist der Fehler auch zu sehen, aber bei bewegten Bildern ist der Fehler nicht so gravierend.
Auf Objekt Beschreibungen kann man in der Version 5 auch nicht mal mehr lesend zugreifen
TOP50 V2 - Button Objektdaten bei jeder Grafikobjekt vorhanden
TOP50 V3 - kein Button Objektdaten vorhanden aber Daten über Menüpunkt Objektdaten editierbar
TOP50 V4 - kein Button Objektdaten vorhanden aber Daten über Menüpunkt Multimedia editierbar
TOP50 V5 - kein Zugriff mehr auf Objektdaten
In der Version 3 und 4 könnte man neue Grafikobjekte mit Objektdaten erzeugen inden man ein vorhandes Grafikobjekt kopiert hat. Intern sind die Objekt-Beschreibungen in der Version 5 aber weiterhin vorhanden, es fehlt leider nur der Zugriff darauf.
Die TOP50 Version bietet als erste Version die Möglichkeit Overlay Dateien in einer älteren Version (Version 4, Version 3 oder ASCII) zu speichern. Leider wird immer noch nicht beim Laden oder Speichern der Zoom Flag Fehler (siehe Erfahrungsbericht Version 4) korrigiert. Beim Speichern eines Overlays in der Version 3 werden damit alle Zoom Objekte falsch angezeigt.
Wer in Overlays viele Text Elemente benutzt, wird ein wenig enttäuscht sein, weil die TOP50 Version 5 Text Elemente anders darstellt, als die alten Versionen. Siehe dazu die beiden folgenden Bilder.

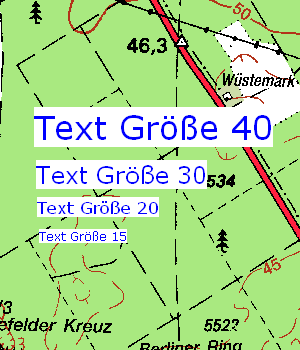

| Textdarstellung TOP50 Version 4 |

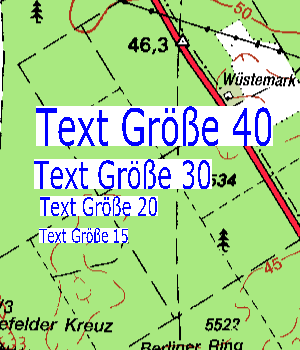

Textdarstellung TOP50 Version 5 |
 |
 |
Als Schriftart wurde Verdana genutzt und das Overlay in der Version 4 gespeichert und dann in der Version 5 geöffnet. In der Version 5 kann man bei Textobjekten jetzt die Höhe und Breite festlegen. Folgende Höhen und Breiten sind in der Version 5 bei dei unserem Beispiel rausgekommen.
Höhe |
Breite |
|
| Text Größe 40 | 40 |
237 |
| Text Größe 30 | 30 |
178 |
| Text Größe 20 | 20 |
118 |
| Text Größe 15 | 15 |
89 |
Wer mit den Veränderungen in der TOP50 Version 5 nicht leben will, kann sich aber den Geogrid Viewer 3.2 installieren. Die alte Version befindet sich auf der CD-ROM im Verzeichnis "\Sonstiges\Viewer Top50 V4\Setup" Diese Version ist die gleiche, wie die Version die mal als Update für die TOP50 Version 4 bekommt. Es werden bei der Installation nur die Plugins Navigation und PDA Export automatisch mit installiert.
Update Januar 2009
Mit dem Update des Geogrid Viewer auf die Version 6.6 wurde die offizelle Freigabe für Wiindows VISTA erteilt. An der Unschärfe der Karten hat sich mit dem Update nichts geändert.
Update Juni 2009
An der Unschärfe der Karten hat sich mit dem Update auf die Version 6.7 nichts geändert. Da mit dem Update die Kopierfunktion verbessert wurde, habe ich mir diese Funktion mal näher angesehen. Die kopierten Karten weisen die Unschärfe nicht auf. Eine Downloadmöglichkeit für das Update gibt weiter unten auf der Seite.
Update Dezember 2010
Die Landesvermessung und Geobasisinformation Brandenburg bietet für 19,90 Euro ein Kartenupdate für die Topographischen Karte 1:50000 an. Das Update kann über den Geobroker bezogen werden. Das Update umfasst als Online Version 144 MB.
Dabei wurden alle Kartenblätter aktualisiert und mit neuer Kartengrafik versehen. Die Kartenblätter der angrenzenden Bundesländer wurden auch aktualisiert. Die Gebiete in Polen sind mit den neuen Karten nicht mehr vorhanden.
| A10 Center orginal Kartengrafik |

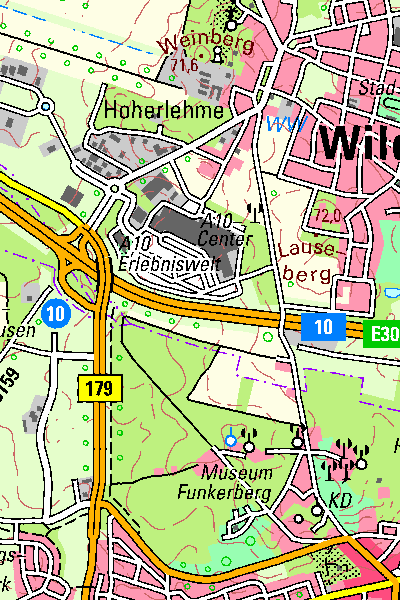

A10 Center neue Kartengrafik |
|
 |
Das Kartenupdate kann auch mit der TOP50 Version 4 benutzt werden.
Auffällig ist das Gebäude nur noch in Industriegebieten eingezeichnet sind und in Siedlungsgebiete nicht mehr.
Weitere Infos zum Update folgen demnächst.
Fazit
Wer die Version 4 hat, sollte meiner Meinung nach bei der Version 4 bleiben. Alle die noch eine elektronische topographische Karten im Maßstab 1:50.000 suchen, können sich die neue Version kaufen und dann eventuell die alte Viewer Version verwenden.
Update Geogrid Viewer Version 1.0 auf Version 1.1 (nur TOP50 Version 3)
Das Update startet nur dann, wenn bereits ein Geogrid Viewer V1.0 auf Ihrem Computer installiert ist. Die Version 1.0 wurde ausgeliefert in den Produktionsauflagen der Länder Bayern, Mecklenburg-Vorpommern, Niedersachsen, Nordrhein-Westfalen und Thüringen.
Nach dem Update hat der Geogrid Viewer die Version 1.1.5.596
Update Geogrid Viewer auf Version 1.1 - 4,34 MB
Veränderungen
Update Geogrid Viewer Version 2.0 ff auf Version 3.2 (nur TOP50 Version 4)
Das Overlay Format der Version 3.2 hat sich nicht geändert gegenüber der Version 2.x. Die Overlays der Version 3.2 können mit der Version 2.x geöffnet werden.
Das Update startet nur dann, wenn bereits ein Geogrid Viewer V2.x oder V3.x auf Ihrem Computer installiert ist.
Das Installationsverzeichnis für die DPV (Dynamische Perspektivische Ansicht) hat sich gegenüber den Geogrid Viewer Versionen 2.x geändert. Möchten Sie Ihre bestehenden Einstellungen zur DPV beibehalten, müssen Sie die Datei DynPerspView.ini aus dem Ordner C:\Programme\Dornier GmbH\Geogrid DynPerspView im Anschluss an die Aktualisierung nach C:\Programme\Geogrid\DPV kopieren.
Sollten Sie einen Geogrid Viewer der Version 3.x aktualisieren, werden Ihre Einstellungen der Konfigurationsdatei DynPerspView.ini in der Datei DynPerspView.old1 gesichert. Sollte eine Datei mit diesem Namen bereits vorhanden sein, wird die Nummer am Ende um eins erhöht.
Nach dem Update hat der Geogrid Viewer die Version 3.2.5.1951
Update Geogrid Viewer auf Version 3.2 - 14,2 MB
Veränderungen
Update Geogrid Viewer Version 6.3 oder 6.6 auf Version 6.7 (nur TOP50 Version 5)
Das Update startet nur dann, wenn bereits ein Geogrid Viewer ab Version 6.3 oder 6.6 auf Ihrem Computer installiert ist.
Nach dem Update hat der Geogrid Viewer die Version 6.7 (Build: 6.7.2.2266)
Update Geogrid Viewer auf Version 6.7 - 31,5 MB
Veränderungen Version 6.6
Veränderungen Version 6.7
Konverter für Overlays aus der Top50 V3 (Viewer 1) in das Overlayformat der Top50 V4 (Viewer 2)
Durch diesen Konverter wird der Fehler mit dem Zoom Flag in den Overlays der TOP50 Version 3 beseitigt. Der Konverter ist ein Plugin für den Geogrid Viewer ab Version 2 und kein eigenständiges Produkt.
OVL Konverter Plugin - 39 KB (Version Januar 2005)
